如何選擇開關量輸入模塊？
PLC的輸入模塊是用來檢測接收現場輸入設備的信號，并將輸入的信號轉換為PLC內部接受的低電壓信號。
1．輸入信號的類型及電壓等級的選擇 常用的開關量輸入模塊的信號類型有三種：直流輸入、交流輸入和交流／直流輸入。選擇時一般根據現場輸入信號及周圍環境來決定。
交流輸入模塊接觸可靠，適合于有油霧、粉塵的惡劣環境下使用；直流輸入模塊的延遲時間較短，還可以直接與接近開關、光電開關等電子輸入設備連接。
PLC的開關量輸入模塊按輸入信號的電壓大小分類有：直流5V、24V、48V、60V等；交流110V、220V等。選擇時應根據現場輸入設備與輸入模塊之間的距離來決定。一般5V、12V、24V用于傳輸距離較近場合。如：5V的輸入模塊最遠不得超過10m距離，較遠的應選用電壓等級較高的模塊。
2．輸入接線方式選擇 接輸入電路接線方式的不同，開關量輸入模塊可分為匯點式輸入和分組式輸入兩種，如圖1所示。

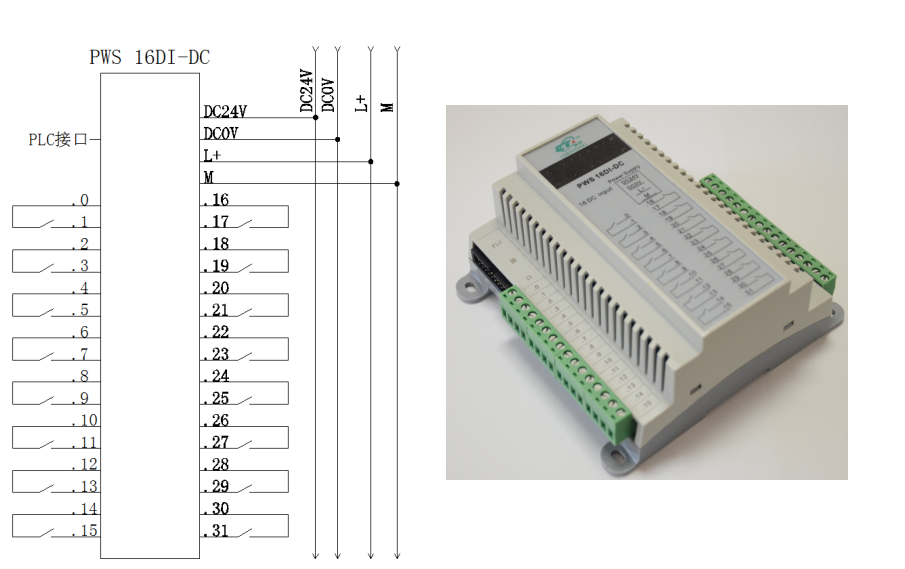

圖一 開關量輸入的接線方式

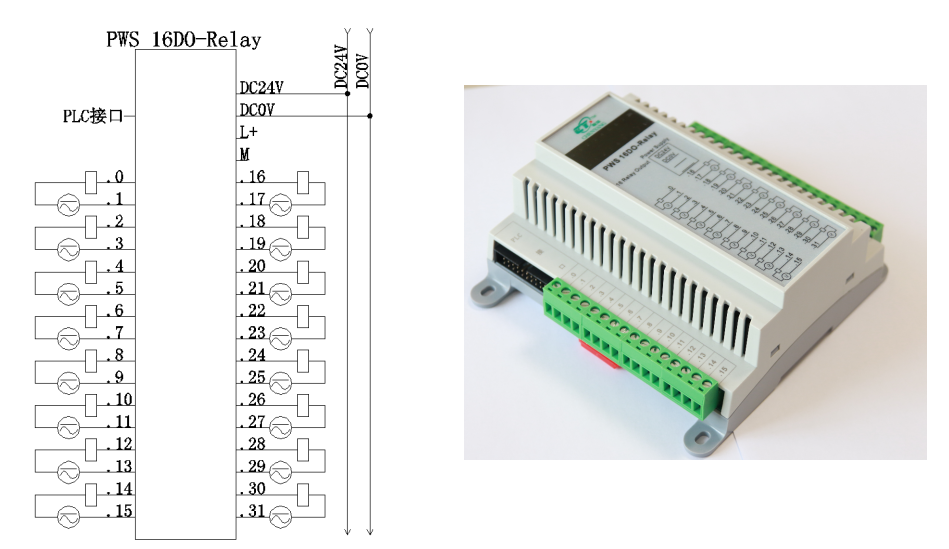

圖二 開關量輸出的接線方式
匯點式輸入模塊的輸入點只共用一個COM端；而分組式輸入模塊是將分成若干組，一組共用一個COM，每組之間是分隔的。分組式輸入模塊的每點價格教高，如果輸入信號之間不需要分開，應選擇匯點式。
3．同時接通的輸入點的數量
對于選用高密度的輸入模塊（32點、48點），應考慮該模塊同時接通的輸入點的數量一般不超過點數的60%。
